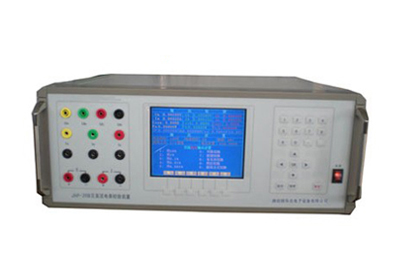

JHP-20B交直流电表校验装置

概述：

    JHP-20B交直流电表校验装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
本装置具有精度高、工作稳定可靠、操作方便灵活等特点。

主要特点：
1、可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2、电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3、电压、电流输出具有恒压、恒流特性，定频、定相功能。
4、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准。
5、直流输出与交流输出分开
6、设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
7、设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。

技术性能：
1、 交流电压量程：50V，100V，200V，400V，800V 　每档输出容量　20VA；
2 、交流电流量程：0.5A，1A ，2.5A，5A，10A，20A　　输出容量　20VA；
3、 交流电压、电流调节范围：0～120%（800V量程0～105%）， 调节细度 5×10－5；
4 、工频交流电压、电流、有功功率准确度： 0.05% FS；
5 、有功功率（50V～400V）准确度：0.05%FS；
无功功率（50V～400V）准确度： 0.1% FS
6 、电流对同名相电压的相位准确度　　0.050；
7、 频　率　调节范围：45～65HZ 调节细度 0.001HZ，调定值准确度 5×10－5；
8、 相　位　调节范围：0～359.990， 调节细度 0.010；
9 、交流电压、电流输出波形失真度： ≤0.3%；
10、 交流电压、电流及功率输出稳定度： ≤0.01% FS/100s；
11、 谐波2～31次，幅度0～20%，各次谐波相位细度0.010•;;N（N为谐波次数）；
12、 直流电压量程：75mv、75V、150V、300V、500V、1000V, 每档输出容量100mA；
13、 直流电流量程：0.5A、1A、2.5A、5A、10A、20A ， 输出容量20VA；
14、 直流电压、电流调节范围0～120% FS(1000V量程0～105%)，调节细度5×10－5；
15 、直流电压、电流输出稳定度： U：≤0.01% FS/100s,I： ≤0.02% FS/100s（峰－峰值）；
16、 直流电压调定值准确度： 量程的0.05% FS；
17、 直流电流调定值准确度： 量程的0.1% FS；
18 、直流75mV输出（负载≥5Ω）准确度： 0.1% FS；
19 、电能表测量综合误差： 0.05% FS (脉冲输出 ≤90kHz；三相额定值=60kHz)；
20、 工作电源　 单相220V±10%，　50HZ±5%；
21 、使用环境　 温度200C±100C，　相对湿度≤85%RH；
22 、体积重量　 460×430×185mm3，　20kg。
