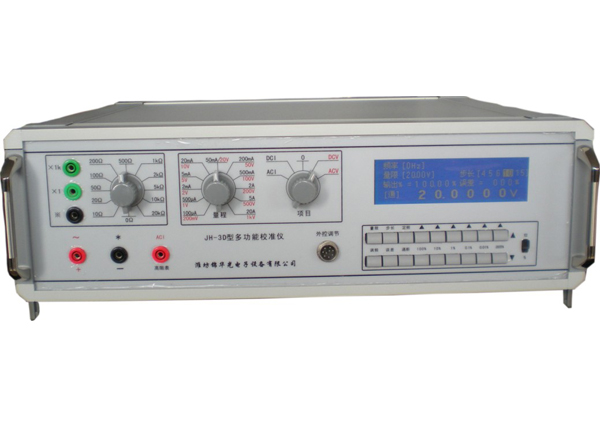

JH-3D多功能校准仪

概述：
       JH-3D多功能校准仪是一种5 1/2位LED显示的数字式交、直流标准电压、电流发生器。整机采用“闭环”控制，输出稳定性高，可用于校验数字式、各种指针式三用表及各类直流、交流电压、电流表头。本仪器电压输出11档（0－1000V），电流输出11档（0－20A），中值电阻2×11档（0－20MΩ）交流频率50Hz、60Hz、400Hz。可以同步显示输出值、输出百分比、频率、量限、步长多个参数。输出调节采用数字式调节，既可以“按位调节”，也可以“按百分比”调节，还可以编码器连续调节。该机采用新的16位A/D转换芯片，保证了整机的准确度和线性度。采用了新型的复合功率放大器，具有输出功率大、可靠性高、稳定性好、失真小、使用方便等优点。

主要特点：
采用新型复合功率放大器，可靠性高、稳定性好。
采用“按位”调节和“按百分比”调节两种数字调节方式，操作、使用方便。
保护措施完善，具有电压短路、电流开路、过压、过载等保护，较大限度地减少操作不当造成仪器或被检表的损坏。
频率输出：有固定频率输出和频率连续调节功能。
功率大、负载能力强，并可根据用户要求扩展电流输出能力。
整机采用“闭环控制”，保证了输出的稳定性和准确度。
外接编码器调节盒
可选配RS232接口
配钳形表线圈，可校验交直流钳表
配备新型便携机箱，方便基层工作。

主要性能参数：
输出范围：交直流电压0－1000V，交直流电流0－20A，电阻：10Ω--20MΩ。
准 确 度：DCV:±(0.02%读数+ 0.02%量程），DCI、ACV:±(0.05%读数+ 0.02%量程)，
                 ACI:±(0.08%读数+ 0.02%量程) ， 400Hz～1000Hz附加误差：±0.08%。
稳定性：AC≤满量程的0.02%/5min,DC≤满量程的0.01%/5min。
交流失真度：≤0.5%。
直流纹波系数：≤0.5%。
中值电阻功率、准确度：0.25W，±（0.1%+20mΩ）
外型尺寸：460×460×130（mm）。
重量：约18㎏。
