概述：

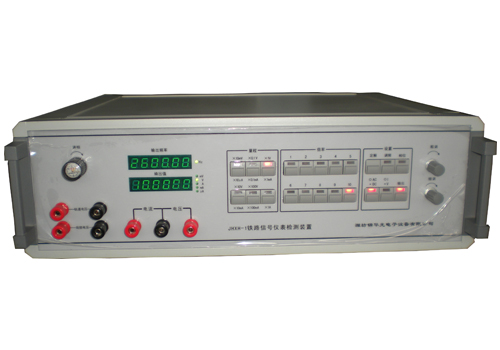

铁路信号仪表检测装置是一种LED 5 1/2位数字式交、直流标准电压、电流、相位发生器，整机采用“闭环”控制，输出稳定度高，本装置既可用于校验数字式、指针式三用表及交直流1级以下各类表头，还可用于铁路轨道移频信号在线测试设备（ME2000系列轨道电路综合测试仪、CD96系列移频参数在线测试表等）、25Hz轨道信号相位测试仪、25Hz轨道信号电压（电流）测试仪、25Hz/50Hz轨道电路故障查找仪的检测。本仪器特别适合铁路电务段信号仪表的维护，具有准确可靠、功能强大、操作简便的特点。
主要特点：
整机采用“闭环”控制，输出精度、稳定度高。
数字合成正弦波信号发生器，失真小，可靠性高。
一路轨道电压、一路局部电压，两者相位可调。
数字编码器调节，经久耐用。
具有手动调节功能，满足各种表的检测。
5.6 交直流电压输出范围 0~1000V。
交直流电流输出范围0~10A。
定频：60Hz、50Hz、25Hz、550Hz、650Hz、750Hz、850Hz、1700Hz、2000Hz、2300Hz、2600Hz。
调频：25Hz—3000Hz，细度：0.01Hz。
电压短路、电流开路自动保护。
技术性能：
稳定性： AC<满量程的0.02%/5min DC<满量程的0.01%/5min
交流失真度：<0.5%，10A<2%。
直流纹波系数：<0.1%；10A<1%。
输出频率准确度<0.1%。
输出电压、电流的范围及准确度：
|
输出项目 |
输 出 范 围 |
额定输出 |
最大输出 |
准 确 度 |
|
交 直 流 电 压 |
0~200mV |
100mA |
1A |
基本误差： DC: ±(0.1%读数+ 0.01%量程） AC: ±(0.2%读数+ 0.05%量程） 电压附加误差： ±0.02mV ACI<1mA不考核 |
|
0~2V |
100mA |
1A |
||
|
0~20V |
100mA |
200mA |
||
|
0~200V |
50mA |
100mA |
||
|
0~1000V |
20mA |
40mA |
||
|
交 直 流 电 流 |
0~2A |
|
5V
|
|
|
0~10A |
|
3V |
±0.2%读数 |
|
|
注：（1）工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差 |
||||
